مثانه 10 گالن دمپنر یک جزء داخلی کلیدی است که در میراگرهای پالسی پمپ گل برای کاهش نوسانات فشار در سیستم های سیال حفاری استفاده می شود. مثانه که در داخل مخزن دمپر نصب شده است، گاز فشرده شده را از مایع حفاری جدا می کند و فشار ناگهانی ایجاد شده در حین کار پمپ را جذب می کند.
با فشرده شدن و انبساط با تغییرات فشار، مثانه به تثبیت فشار خط لوله، روان شدن جریان سیال و کاهش ارتعاش در سیستم کمک می کند. این به بهبود راندمان حفاری کمک می کند و از اجزای پمپ گل در برابر استرس مکانیکی بیش از حد محافظت می کند.
این مثانه که با استفاده از مواد{0}}الاستومری با کیفیت بالا از طریق ولکانیزه کردن{1}}در دمای بالا تولید می‌شود، دوام، انعطاف‌پذیری و مقاومت عالی را در برابر محیط‌های خشن میدان نفتی ارائه می‌کند.
ویژگی های کلیدی
- کاهش موثر ضربان فشار در سیستم های پمپ گل
- پایداری جریان را در خطوط لوله سیال حفاری بهبود می بخشد
- ساختار لاستیکی بادوام برای عمر طولانی
- مقاوم در برابر خوردگی روغن، گرما و گاز H2S
- به محافظت از پمپ گل و تجهیزات خط لوله کمک می کند
- نصب و تعویض آسان

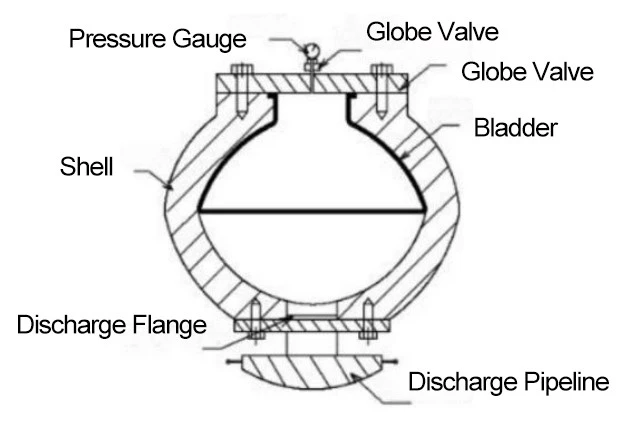

اصل کار
قبل از کار، مثانه دمپر ضربان از قبل با هوا یا نیتروژن، معمولاً تا فشار 4.5 تا 5.0 مگاپاسکال- شارژ می شود.
هنگامی که پمپ گل شروع به کار می کند و فشار تخلیه از سطح قبل از شارژ{0}} بالاتر می رود، مثانه شروع به کار می کند. در طول پیک فشار، گاز داخل مثانه فشرده شده و انرژی مایع را به طور موقت ذخیره می کند. هنگامی که فشار کاهش می یابد، گاز فشرده منبسط می شود و انرژی ذخیره شده را به خط لوله باز می گرداند.
این فرآیند فشرده سازی و انبساط مداوم به حفظ فشار و نرخ جریان یکنواخت تر در خط تخلیه کمک می کند و به طور قابل توجهی ضربان را در سیستم سیال حفاری کاهش می دهد.

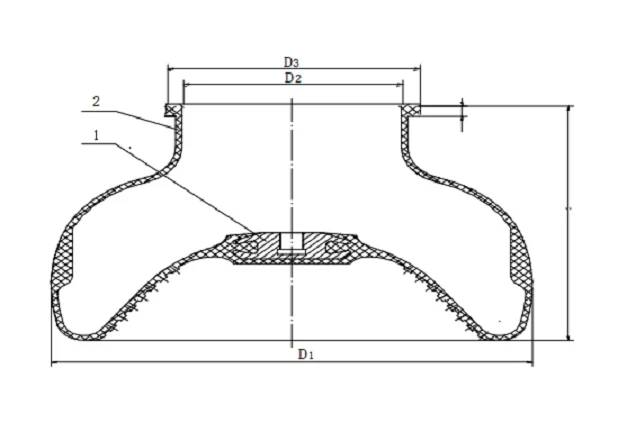

ترکیب سازه
مثانه کاهش دهنده ضربان عمدتاً از موارد زیر تشکیل شده است:
1-هسته فولادی: پشتیبانی ساختاری داخلی را فراهم می کند
2-بدنه لاستیکی: محفظه جذب فشار قابل انعطاف- را تشکیل می دهد
بدنه لاستیکی با مواد تقویت کننده قالب گیری و ولکانیزه می شود تا از اتصال قوی، کشش بالا و عملکرد آب بندی قابل اطمینان اطمینان حاصل شود.
خواص مواد لاستیکی
|
اموال |
لاستیک طبیعی |
لاستیک نیتریل (NBR) |
لاستیک نیتریل هیدروژنه (HNBR) |
|
سختی (ساحل A) |
55 ±3 |
55 ±3 |
55 ±3 |
|
استحکام کششی |
بزرگتر یا مساوی 16 مگاپاسکال |
بزرگتر یا مساوی 16 مگاپاسکال |
بزرگتر یا مساوی 22 مگاپاسکال |
|
کشیدگی در زمان شکست |
بزرگتر یا مساوی 450% |
بزرگتر یا مساوی 550% |
بزرگتر یا مساوی 600% |
|
مجموعه فشرده سازی (100 درجه × 22 ساعت) |
کمتر یا مساوی 60% |
کمتر یا مساوی 60% |
کمتر یا مساوی 60% |
|
شرایط پیری گرما |
100 درجه × 24 ساعت |
100 درجه × 24 ساعت |
125 درجه × 72 ساعت |
|
تغییر استحکام کششی |
-20% ~ +10% |
-20% ~ +30% |
±20% |
|
تغییر طول کشیدگی |
کمتر یا مساوی 30-٪ |
کمتر یا مساوی 30-٪ |
کمتر یا مساوی 20-٪ |
|
مقاومت در برابر روغن (Std Oil No.1) |
- |
±10% |
±10% |
مشخصات فنی
|
مورد |
مشخصات |
|
نام محصول |
10 گالن تپش گیر مثانه |
|
تایپ کنید |
نوع بطری / نوع دیسک موجود است |
|
فشار قبل از {0}شارژ |
4.5 - 5.0 مگاپاسکال |
|
فشار کاری |
حداکثر 25 مگاپاسکال (استاندارد) |
|
گزینه فشار بالا |
حداکثر 52 مگاپاسکال (مواد HNBR) |
|
دمای کاری |
-30 درجه تا +149 درجه |
|
رسانه قابل اجرا |
گل بر پایه آب- / گل پایه روغن- |
|
برنامه |
دمپنر پالسی پمپ گل |
برنامه های کاربردی
مثانه 10 گالن تپنده به طور گسترده در سیستم های سیال حفاری استفاده می شود از جمله:
- دکل های حفاری نفت و گاز
- دمپنرهای پالسی پمپ گل
- سیستم های گردش سیال حفاری
- سیستم های تثبیت فشار تخلیه پمپ
این نقش مهمی در کاهش ضربان فشار، تثبیت جریان سیال، و محافظت از تجهیزات در-عملیات حفاری با فشار بالا دارد.
گزینه های ساخت سفارشی
علاوه بر مدل‌های استاندارد، ما همچنین مثانه‌های دمپر ضربان سفارشی را با توجه به نیازهای پروژه خاص ارائه می‌کنیم.
گزینه های سفارشی سازی عبارتند از:
- انتخاب مواد لاستیکی (NR / NBR / HNBR)
- درجه بندی فشارهای مختلف
- ابعاد سفارشی
- الزامات مقاومت ویژه (روغن، H2S، دمای بالا)
خدمات ساخت OEM و قطعات جایگزین نیز در دسترس است.
سوالات متداول
س: 1. چه گازی برای پیش{1}شارژ کردن مثانه استفاده می شود؟
پاسخ: مثانه معمولاً قبل از کار با نیتروژن یا هوای فشرده برای ایجاد بالشتک فشار لازم از قبل- شارژ می‌شود.
س: 2. چگونه مواد لاستیکی مناسب را انتخاب کنم؟
A: مواد لاستیکی مختلف بسته به شرایط کار در دسترس هستند:
لاستیک طبیعی (NR): برای گل حفاری مبتنی بر آب-
لاستیک نیتریل (NBR): برای روغن-حاوی مایعات حفاری
HNBR: برای محیط های با دمای بالا و فشار بالا
س: 3. هر چند وقت یکبار باید مثانه تعویض شود؟
A: فرکانس تعویض به فشار عملیاتی، دما و شرایط حفاری بستگی دارد. در طول تعمیر و نگهداری پمپ، بازرسی منظم توصیه می شود.
س: 4. آیا می توان مثانه را برای مدل های مختلف پمپ گل سفارشی کرد؟
ج: بله. مثانه ها را می توان با توجه به مدل های پمپ خاص، اندازه ها و نیازهای فشار تولید کرد.
س: 5. چه چیزی باعث خرابی مثانه دمپر ضربان می شود؟
پاسخ: علل شایع عبارتند از:
- فشار کاری بیش از حد
- تخریب شیمیایی ناشی از سیالات حفاری
- نصب نامناسب
- آسیب ناشی از لبه های تیز داخل رگ
س: 6. چگونه باید مثانه قبل از نصب ذخیره شود؟
ج: مثانه ها باید در محیطی خنک، خشک و دارای تهویه، دور از نور خورشید، منابع گرما و اجسام نوک تیز نگهداری شوند.
